8位 I2C GPIO扩展 | 力芯微推出GPIO扩展芯片

在开发智能硬件或嵌入式系统时，你是否遇到过这样的问题：主控芯片的GPIO（通用输入输出）引脚不够用？按键、传感器、LED、显示屏…外设越来越多，资源却捉襟见肘。今天为大家介绍一种硬件设计的“神器”—GPIO扩展IC，低成本实现引脚扩展。
      力芯微推出的这款经典8位I2C GPIO扩展芯片，支持1.65~5.5V电平转换，对于系统设计来讲可以体现以下几点优势：
     1. 成本优化：无需升级高价主控，低成本芯片解决引脚短缺问题。
     2. 简化设计：减少PCB布线复杂度，尤其适合空间紧凑的产品。
     3. 灵活配置：支持输入/输出模式切换，具备中断功能。
     4. 低功耗：专为扩展设计的芯片，功耗远低于额外MCU方案。

特点：

●8bit GPIO扩展
●工作电压范围：1.65V to 5.5V
●支持双向电平转换：
●极低的静态电流损耗：典型值 1.5uA@VDDP=5V；典型值 1.0uA@VDDP=3.3V
●IO输入/输出独立可配
●硬件复位输入信号，低电平有效
●400 KHz 快速模式（Fast-mode）I2C总线，2个I2C拓展地址
●输出具有推挽和开漏方式
●上下拉电阻配置
●SCL/SDA 输入端口噪声滤波
●GPIO端口最大驱动能力 25mA，直接驱动 LED
●封装形式：ET6408 BGA16(1.6mm x 1.6mm)、ET6408V TSSOP16(width 4.4mm )、ET6408Y QFN16 (3mm×3mm）

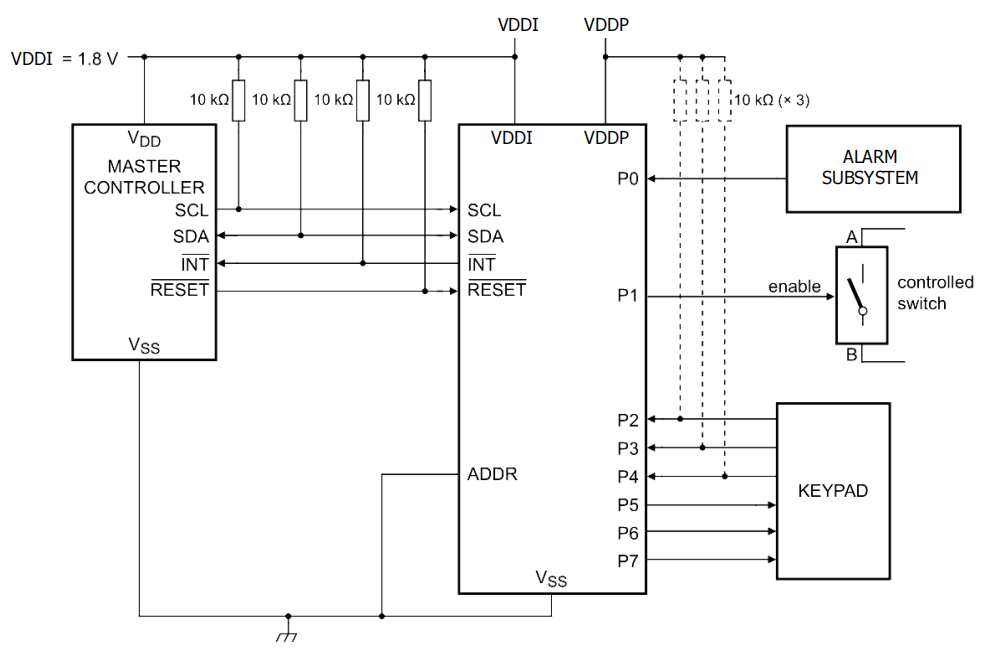

典型应用

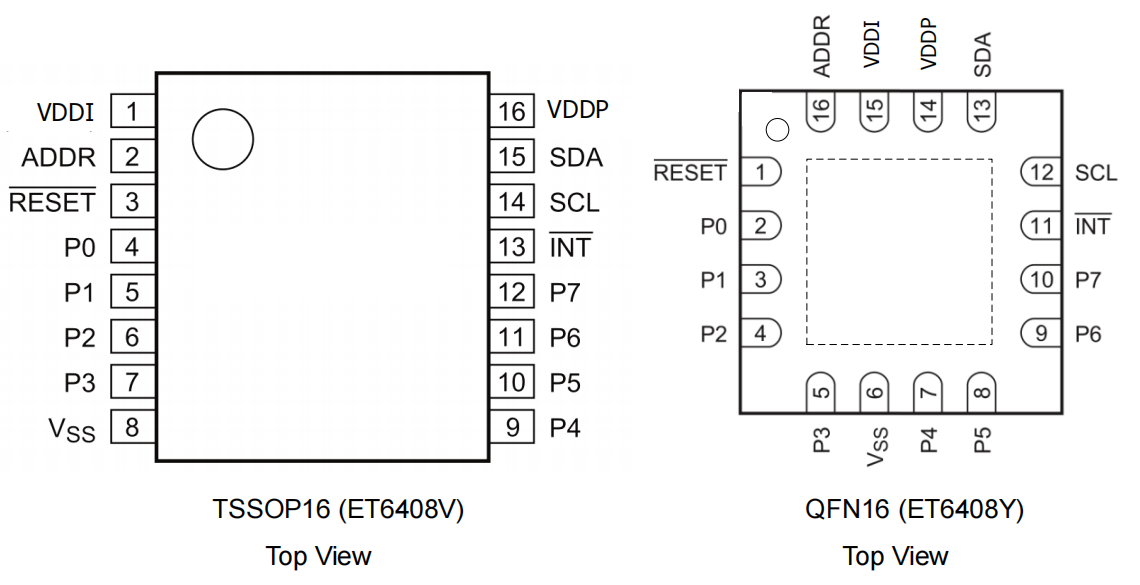

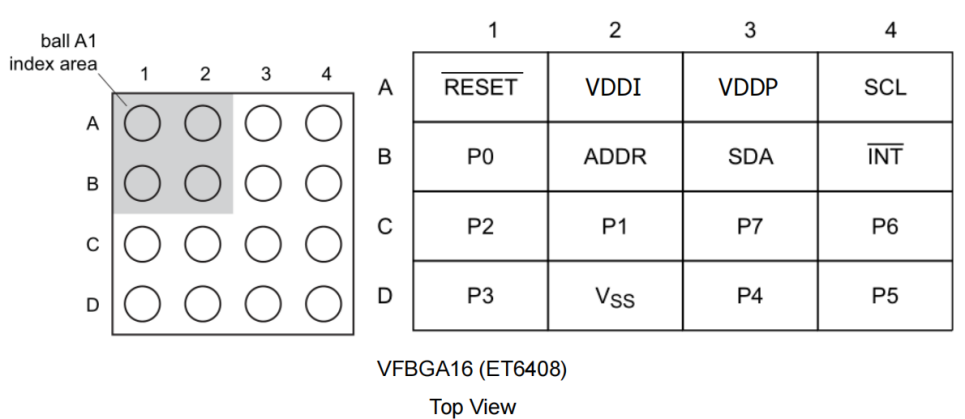

管脚定义

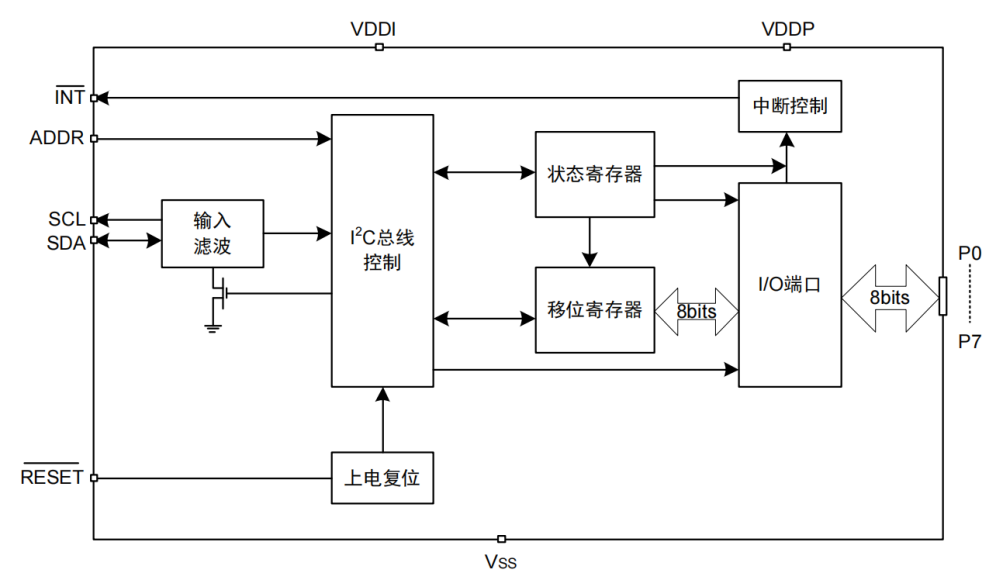

功能框图
