低dropout voltage低压LDO | 力芯微推出3A低Drop LDO ET5C108系列

发布日期:2025-08-08

  ET5C108是一款专为服务器领域设计的高性能CMOS基极低压差线性稳压器(LDO),能够提供高达3A的负载电流。其宽输入电压范围(0.8V至5.5V)和宽BIAS电压范围(2.2V至5.5V)使其能够适应复杂的服务器电源环境,而极低的压差电压(95mV@3A)则确保了高效能的同时减少能源消耗。通过外部电阻分压器与FB引脚设置,ET5C108可实现0.8V至3.6V的精准电压输出,满足服务器中精密电子元件的稳定供电需求。此外,该芯片内置软启动功能、电源状态指示(PG)输出、电流限制和热关机保护功能,确保服务器的稳定运行。采用DFN10(3mm×3mm)封装,ET5C108体积小巧,易于在服务器主板等紧凑空间内集成,成为服务器电源管理的优选方案。

特点:
输出电流3A。
输入电压范围宽,为 0.8V 到 5.5V。
偏置电压范围宽,为 0.8V 到 5.5V。
输出电压可调(0.8V 至 3.6V)。
输出指示脚PG。
具有出色的输入 / 负载瞬态响应。
压降低,典型值为95mV@3A 。
内置多种保护电路,包括过流、过热、浪涌电流抑制、限流保护等。

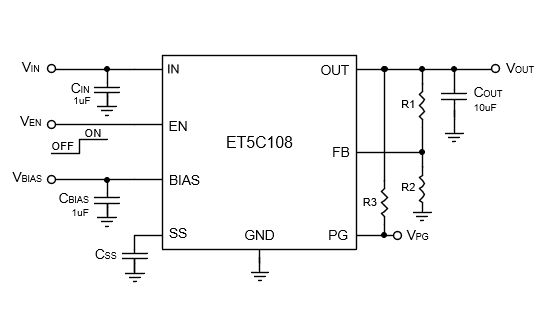

典型应用


管脚定义:




功能框图:

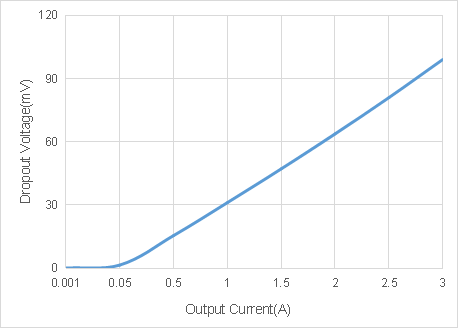

(1)ET5A0XX超低的Dropout Voltage和优异的负载调整率,可以提升电源转换效率、延长设备续航,并拓宽应用场景的电压适配范围。

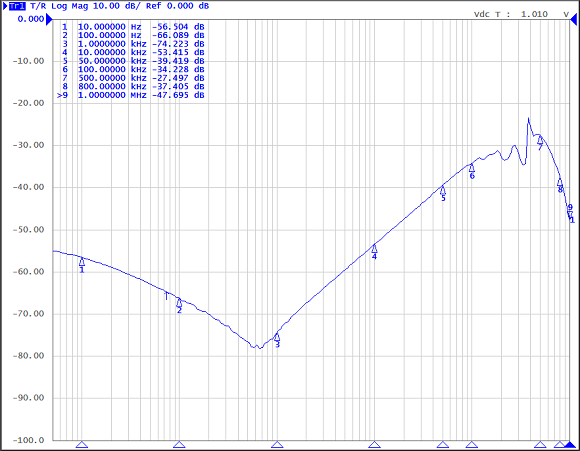

(2)ET5A0XX的PSRR在1KHz有75dB,有较好的抗干扰性能。

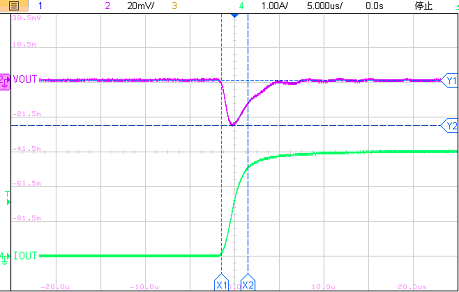

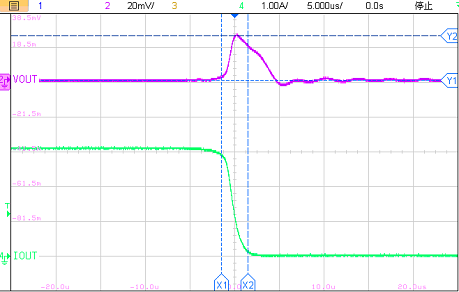

(3)优秀的负载瞬态响应,给后级提供了稳定的电源输出。

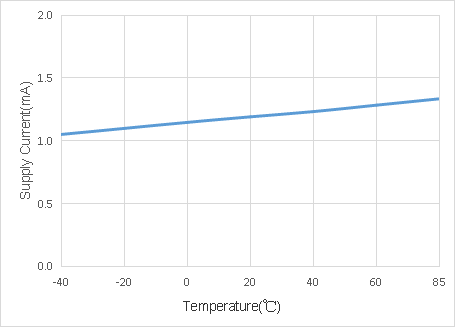

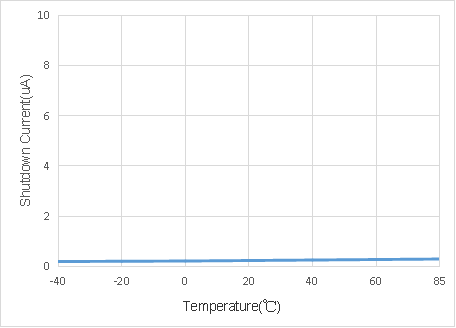

(4)较低的功耗可以延长电池续航,提升设备可用性,并且可以降低发热,优化用户体验与稳定性。
