车规级双路单刀双掷模拟开关 | 力芯微推出高性能音频开关ETQ5228M

  随着现代汽车制造的快速发展以及用户不断追求的高质量的品质，车载上也逐渐出现了越来越多的智能化设备，其中包含着诸多的音频方面的设备，那么此时就需要性能更加优越的车规级音频开关。
  力芯微推出了专门为车载方面音频设备而设计的，低失真度和低静态功耗的高性能车规级模拟音频开关。ETQ5228M是一款双路SPDT的高性能音频开关，具有可传输负压（-2V 至 VCC），低导通内阻（0.4Ω），以及较高的通道带载能力（300 mA）。可以用于汽车的T-BOX当中。

特点：

●电源电压范围(VCC)：1.8V~5.5V；
●可通负压的传输电压范围(VIS)：-2V~VCC；
●低导通内阻(RON)：0.4Ω;
●通道持续通流能力：±300mA；
●低待机功耗(ICC)：500nA；
●低总谐波失真(THD+N)：0.06%；
●工作温度范围：-40°C ~ 105°C；

典型应用

图1. T-BOX中不同音频信号切换

管脚定义

Top View

ETQ5228M核心特点：

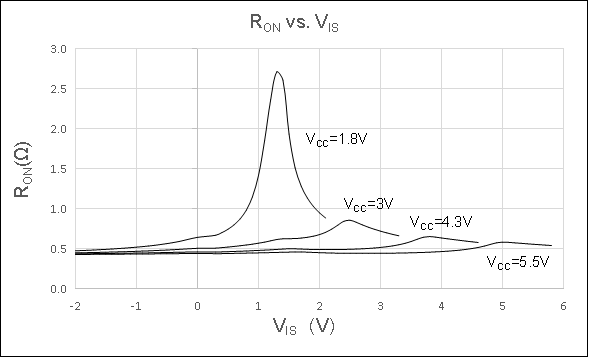

(1)低内阻（0.4Ω），可通负压的传输电压范围（-2V~VCC）。

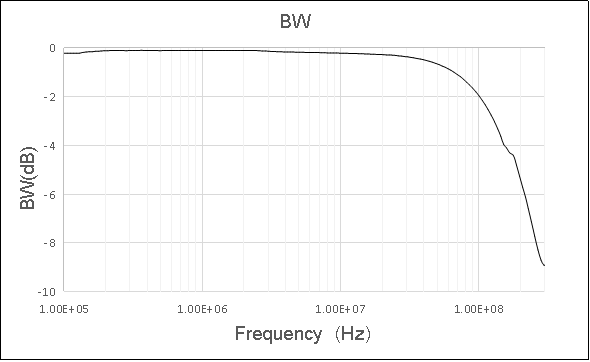

(2)-3dB带宽实测达130MHz。

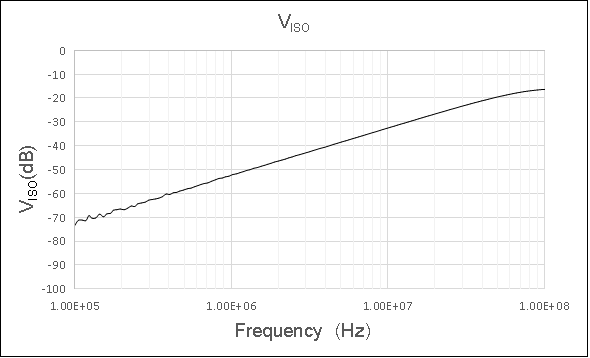

(3)优异的关断隔离度（-70dB@100kHz），通道关断后对后级信号的影响极小。

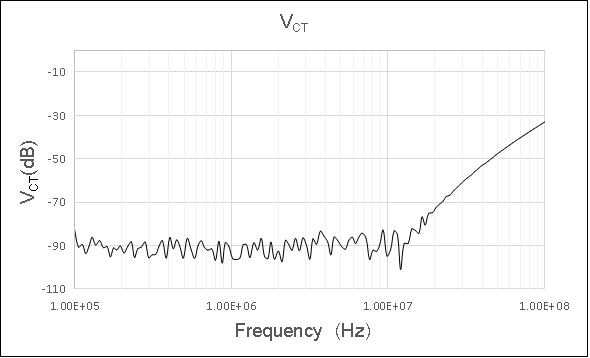

(4)极低的通道串扰（-85dB@100kHz），两个通道间的信号影响极小。

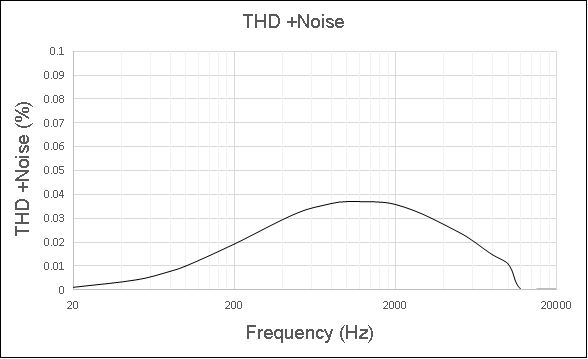

(5)极佳的总谐波失真THD+N（0.06%以下）。
