双路单刀双掷模拟开关 | 力芯微推出负信号传输音频开关

  ET7428是一款双向、双通道单刀双掷模拟开关，VCC工作电压区间为 2.7V 至 5.5V，非常适合单节锂电池供电的应用场合。
  ET7428核心优势在于具备负信号摆幅处理能力，可实现低于接地电平信号的无失真传输。其采用先断后合的切换机制，能有效抑制信号跨路径传输时的失真问题。在性能参数上，ET7428拥有低导通电阻特性，通道间导通状态电阻匹配度优异，总谐波失真（THD）指标极低，这些性能特点使其在音频应用领域具有显著的适用性。。
  在实际应用中，ET7428从手机、平板电脑的音频信号路由，到通信基站里信号通道的选择，可以为各类复杂应用提供可靠的信号处理和控制方案。

特点：
●电源电压范围(VCC)：2.7V ~ 5.5V；
●导通内阻(RON)：1Ω @ VCC=3.3V；
●传输信号端口的极限耐压为12V；
●传输信号端口内置5.8V的过压保护；
●传输电压范围：-3.6V – 5.5V；
●高传输隔离性能：-65dB @ 100kHz；
●各通道可持续带载±300mA；
●具备先断后合能力(BBM)；
●工作温度范围：-40°C ~ 85°C；

典型应用

模拟开关应用

管脚定义

Top View

ET7428核心特点：

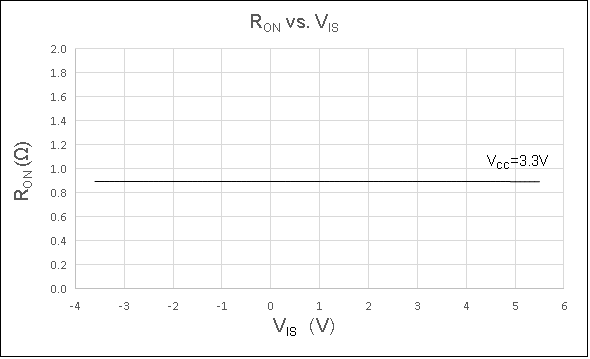

(1)低内阻（1Ω）。

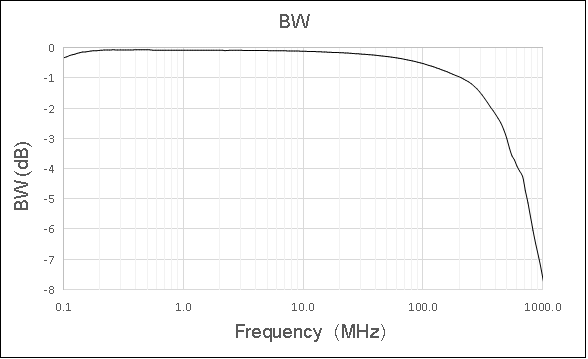

(2)-3dB带宽实测达400MHz。

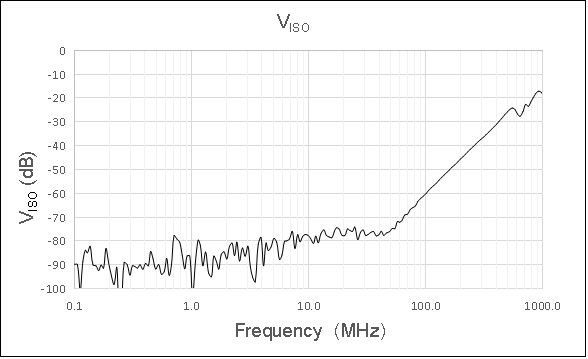

(3)优秀的关断隔离度（-85dB@100kHz），通道关断后对后级信号的影响极小。

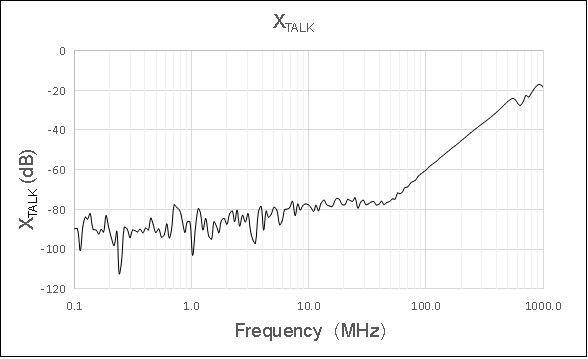

(4)极低的通道串扰（-90dB@100kHz），两个通道间的信号影响极小。
