智能显示新引擎 | 力芯微推出16×9恒流LED矩阵驱动芯片

  在智能家电和便携设备领域，随着对极致视觉体验的不断追求，力芯微推出全新16×9恒流LED矩阵驱动芯片ET61092。该产品具备精准电流控制、高效通信、智能保护系统和低功耗设计等多项亮点，可广泛应用于智能家电、各类便携设备及玩具等场景，为各种显示需求提供高效解决方案。
  ET61092支持2.7~5.5V宽输入电压，提供16路恒流输出，可驱动最大16×9（144个LED）点阵，通过选接外部电阻能够灵活调节最大输出电流。芯片提供64档的全局电流调节，和单点256档的辉度微调，能够精准匹配多样LED负载，实现平滑渐变与动态显示效果，极大提升用户视觉体验。
  ET61092采用两线串行通信接口，通信速率最大支持1MHz，具备连续写入功能，提供4个片选地址，便于多芯片协同工作。其内部集成睡眠、过温保护、软件复位等多种功能，有效保证系统运行稳定、延长LED寿命。提供QFN32（5×5mm）和LQFP32（7×7mm）两种封装，灵活适应不同尺寸的设计需求。

特点：

●工作电压范围2.7~5.5V
●最大支持16×9点阵（共144个LED）
●16路恒流驱动，最大输出电流30mA（使用内部电阻）
●利用外接电阻，可灵活调节最大输出电流
●全局电流支持64档调节
●单点支持256档辉度微调
●两线串行通信接口，最大支持1MHz通讯速率，提供4个片选地址
●消隐功能
●睡眠模式
●过温保护
●软件复位
●提供QFN32（5×5mm）和LQFP32（7×7mm）两种封装

典型应用

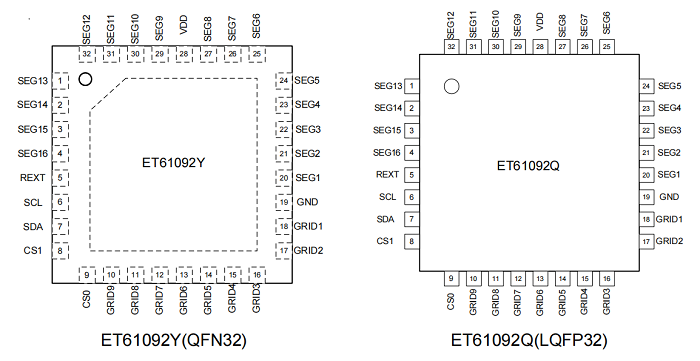

管脚定义以及功能框图

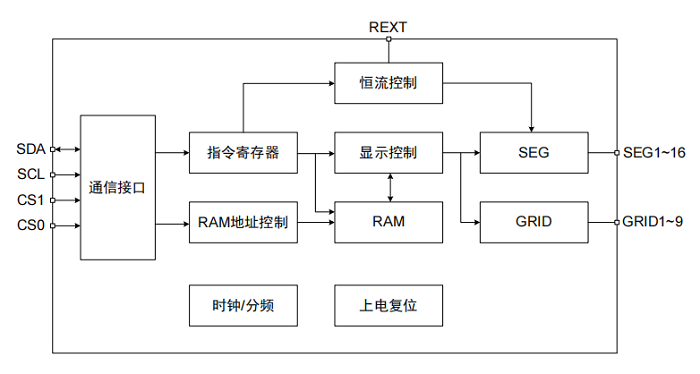

功能框图
